Werkstoff: Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl. Ausführung: Gehäuse brüniert. Kegelkopf-Schraube einsatzgehärtet. Bestellbeispiel: K0357.081420 Hinweis: Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch Drehen oder Fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden. Niedrige Bauweise – keine störenden Spannpratzen. Spannbewegung mit Inbusschlüssel oder hydraulisch. * D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf. Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet. Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden. Zeichnungshinweis: 1) Kegelkopf-Schraube

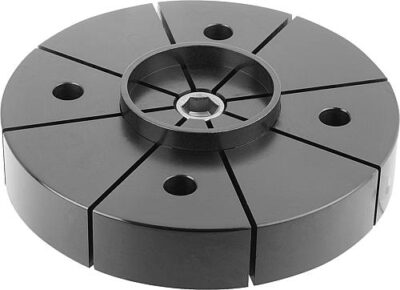

SPANNDORN, BAUSTAHL BRÜNIERT, KOMP:EINSATZSTAHL EINSATZGEHÄRTET, D=175, F3=44,5
1.096,89 € /Stk.
(921,76 € zzgl. gesetzl. MwSt.)
| D=DURCHMESSER MAX. | |
|---|---|
| EAN | |
| Herstellernummer | |
| D=Durchmesser min. | |
| D1 | |
| D2 | |
| D3 für Senkschraube ISO 10642 | |
| H | |
| H1 | |
| H2 | |
| H3 | |
| Anzieh- drehmoment max. Nm | |
| Spannkraft max. kN | |
| D4 Kegelkopf- Schraube | |
| SW Kegelkopf- Schraube | |
| Gewicht in kg (ERP) | |
| Zolltarifnummer | |
| Ursprungs-Land | |
| Material Grundkörper | |
| Benennung | |
| RoHS | |
| Anwendung | |
| Material Komponente | |
| Oberfläche Grundkörper | |
| Oberfläche Komponente | |
| Spannart |
