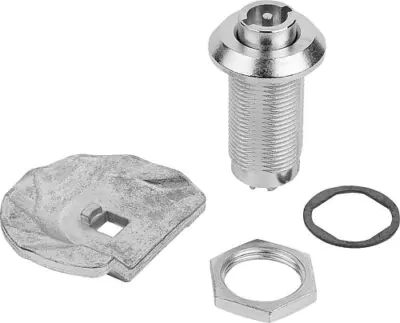

DREHRIEGEL MIT STUFENZUNGE (K0527.43601)

Werkstoff: Gehäuse, Betätigung, Mutter und Zunge Zinkdruckguss. Flachdichtung Gummi. Ausführung: Gehäuse, Betätigung, Mutter und Zunge verchromt. Bestellbeispiel: Drehriegel K0527.17301 Hinweis: Drehriegel mit Stufenzunge werden vorwiegend bei Türen und Gehäusen eingesetzt, die einen höheren Anpressdruck der Dichtung verlangen. Rechts oder links einsetzbar. Der Schließvorgang läuft dabei immer im Uhrzeigersinn ab. Durch Rechtsdrehen der Betätigung kann der Anzugsweg stufenweise bis zu 9,5 mm bei einem maximalen Drehwinkel von 270° erhöht werden. Die Befestigungsmutter ist einseitig als Erdungsmutter mit Krallen ausgeführt. Wasser- und staubgeschützt gemäß IP65. Zubehör: Steckschlüssel K0535 Zeichnungshinweis: Betätigung: a) Vierkant 7 mm b) Doppelbart 3 mm c) Doppelbart 5 mm 1) O-Ring 2) Adapter
